RSM

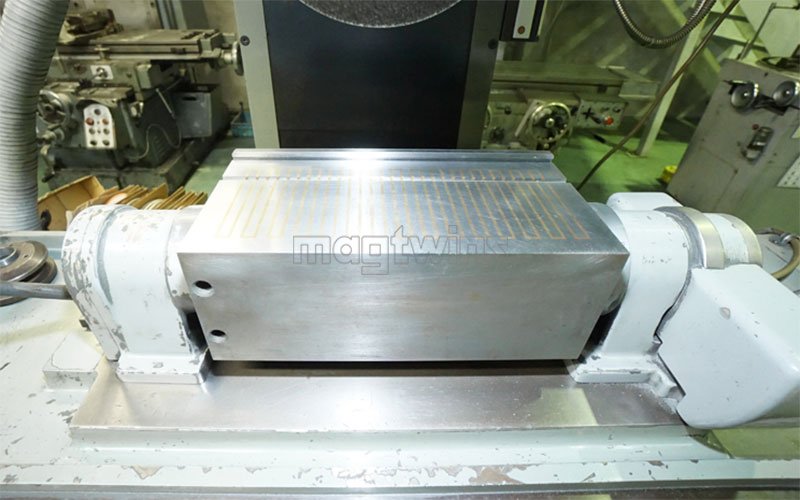

RSM系列適用于平面磨床上的角磨。 強大的夾持力可對各種工件（薄，小或厚）進行角磨

  • 極距：0.5+1.5mm or 1+3mm or 2+4mm
  • 吸力: 100N/cm2
  • 磁場深度：6mm
  • 磨損極限: 6 mm
  • 旋轉主軸和穩(wěn)定的鎖定裝置
PDF 下載 立即詢價

特性

  • 一次裝夾五面加工
  • 節(jié)能，裝夾過程中無電力損耗
  • 工件可以大于磁臺表面
  • 減少夾具表面磨損
  • 提高表面加工精度
  • 更加方便高效

應用

研磨，車削，鉆孔，自動化...

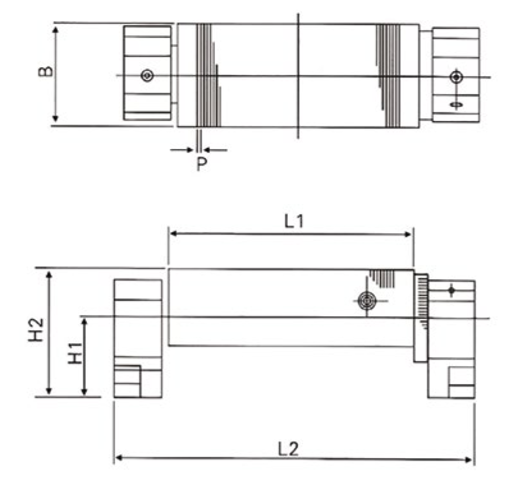

圖紙

型號吸盤長度(mm)吸盤寬度 (mm)全長(mm)旋轉軸高度(mm)整體高度(mm)角度凈重(kg)極距 (mm)
RSM-1252525012535095145-90°~90°29 0.5+1.5
RSM-1530300150400105160-90°~90°40 0.5+1.5
RSM-1535 350150450105160-90°~90°46 0.5+1.5
RSM-1545450150550105160-90°~90°56 0.5+1.5
